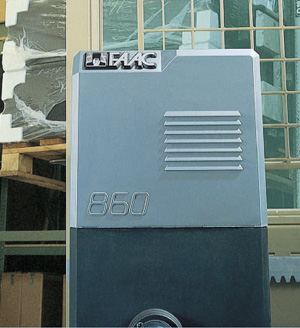

Faac Mod.860 MC/EMC

Motoriduttore per cancelli scorrevoli con peso max 1.200 kg
860 MC Z16/EMC Z16 per applicazioni a cremagliera
860 MC/EMC per applicazioni a catena
860 MC RF/EMC per applicazioni a catena con rinvii folli

FORZA E SICUREZZA
La speciale frizione antischiacciamento in bagno d’olio permette una regolazione della spinta da 0 a 110 daN. Per la massima sicurezza è disponibile una versione (860 EMC) con un dispositivo elettronico che,
avvertita la presenza di un ostacolo, inverte il moto del cancello in fase di
chiusura e lo arresta in fase di apertura.
MASSIMA FLESSIBILITÀ DELL’ACCESSO
Grazie alla sofisticata elettronica è possibile effettuare un’apertura differenziata per il passaggio pedonale offrendo la massima flessibilità dell’accesso. Le posizioni di arresto del cancello vengono memorizzate al momento dell’installazione, evitando il posizionamento di dispositivi
meccanici sul serramento.



RALLENTAMENTO PROGRESSIVO
Il microprocessore che comanda il rallentamento progressivo elettronico,
brevetto esclusivo FAAC, permette un arresto del cancello dolce e silenzioso.
Tutta l’apparecchiatura elettronica è alloggiata all’interno del motoriduttore per
rendere più facile e veloce l’installazione ad un costo più contenuto.

IRREVERSIBILE
L’irreversibilità del motoriduttore evita l’installazione di elettroserrature e in
caso di black-out, il dispositivo di sblocco permette che il cancello venga aperto
e chiuso manualmente. Lo stesso dispositivo è disponibile a chiave personalizzata.

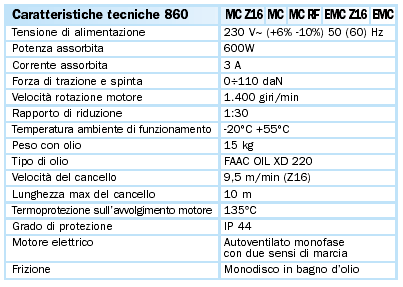

CAPITOLATO 860 MC Z16 CR
Motoriduttore a vite senza fine irreversibile
• Peso max del cancello 1.200 Kg • Lunghezza max del cancello 10 m
• Velocità del cancello 9,5 m/min • Frequenza max d’utilizzo 30%
• Spinta max 110 daN
• Alimentazione del motore elettrico 230 V (+6% -10%) -50 (60) Hz
• Potenza del motore elettrico 600 W
• Termoprotezione a 135°C incorporata nell’avvolgimento motore
• Temperatura ambiente di funzionamento -20°C +55°C
• Grado di protezione IP 44 • Dispositivo di sblocco azionabile tramite leva o chiave personalizzata (optional)
• Motore elettrico autoventilato monofase a due sensi di rotazione (1.400 giri/m) • Pignone Z 16/modulo 4
• Basamento monoblocco in pressofusione d’alluminio con trattamento di cataforesi • Coperchio di acciaio verniciato in poliestere
• Frizione monodisco a bagno d’olio - Sicurezza antischiacciamento a norma UNI 8612
• Regolazione della frizione tramite chiave a brugola
• Piastra di fondazione con regolazioni laterali ed in altezza (opzionale)
• Dimensioni (L x L x H) 235 x 221 x 402 (mm)
• Scheda elettronica incorporata • Carter di protezione scheda elettronica
• Finecorsa elettronico programmabile senza riscontri sul cancello
• Rallentamento elettronico di finecorsa
• Uscita accessori a 24 Vdc - 500 mA max • Gestione tramite microprocessore
• Fusibili di protezione nr.3 (motore/accessori - trasformatore)
• Connettore per ricevente a scheda/schede di decodifica
• Morsettiere di alta e bassa tensione separate
• Leds di segnalazione stato ingressi ed allarme
• Dip Switches di programmazione • Trimmer di regolazione frenatura
• Logiche di funzionamento automatiche (A1-A2-S1-S2), semiautomatiche (E1-E2) ed a uomo presente (B-C)
• Tempi di pausa selezionabili da 5s a 180 s (Dip switches)
• Prelampeggio di 5 s selezionabile (Dip Switch)
• Ingressi: sicurezze in chiusura, pulsante di stop, pulsante di apertura totale, pulsante di apertura parziale
• Uscite: alimentazione accessori, alimentazione motore, lampeggiatore,
lampada spia
