FACILITÀ E RAPIDITÀ D’INSTALLAZIONE

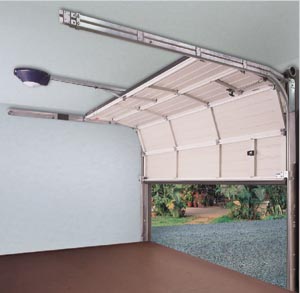

L’applicazione a soffitto permette una facile installazione dell’automazione. Una semplice operazione di Set Up consente la memorizzazione automatica delle posizioni di finecorsa e degli spazi di rallentamento. Al termine del ciclo d’inizializzazione l’automazione è in grado di funzionare correttamente senza ulteriori regolazioni.

MASSIMA SICUREZZA
Il dispositivo elettronico antischiacciamento si regola automaticamente durante
l’operazione di Set Up. L’attuatore mantiene costantemente al minimo la soglia
d’intervento adeguandosi al differente sforzo necessario in ogni istante per lo spostamento della porta. L’intervento del dispositivo arresta il movimento della porta in apertura e lo inverte in chiusura.

CONTROLLO ELETTRONICO DELLA VELOCITÀ
Al fine di preservare la porta da sollecitazioni meccaniche in fase di avvio del movimento, un controllo elettronico aumenta gradualmente la velocità dell’operatore (Soft Start). Il rallentamento sia in fase terminale d’apertura sia di chiusura (Soft Stop) evita dannosi e rumorosi arrivi della porta sulle battute meccaniche.

IRREVERSIBILITÀ ANTIEFFRAZIONE
L’antintrusione è garantita dall’irreversibilità del motoriduttore che evita così l’installazione di elettroserrature o chiavistelli. In caso di black-out un
dispositivo di sblocco “bistabile” brevettato, azionabile dall’interno, ne facilita l’operazione manuale ed evita spontanei, ed indesiderati, ripristini dell’automazione. Con appositi accessori è possibile azionare lo sblocco
dall’esterno tramite chiave personalizzata od agendo sulla maniglia esistente
della porta.

CAPITOLATO
Automazione per porte basculanti a molle e sezionali
• Applicazione per porte basculanti a contrappesi con adattatore
• Larghezza max porta 3 m
• Modelli per altezza max porta 2,15 m e 2,6 m
• Modelli con corsa utile 1900 mm e 2500 mm
• Installazione a soffitto • Ingombro minimo dal soffitto 35 mm
• Forza di tiro/spinta max 600N (60Kg)
• Velocità di trascinamento a vuoto 12 cm/s
• Frequenza d’utilizzo max 20 cicli/ora (con carico max di 28 Kg)
• Cicli consecutivi 6 max
• Componenti principali dell’automazione: trave di guida, trasmissione a
catena, carter che racchiude motoriduttore a 24 Vdc, trasformatore di potenza, scheda elettronica e lampada di cortesia
• Carter di protezione in pc+ABS con pulsante di OPEN integrato e predisposizione antenna ricevente
• Dispositivo di sblocco manuale “bistabile” (stati di blocco/sblocco a ripristino volontario) attivabile “a cordino”
• Dispositivi esterni di sbocco a chiave personalizzata o applicabile alla
maniglia esistente (opzionali)
• Inizializzazione del funzionamento automatico o manuale (Set Up) - Set Up automatico: riconoscimento delle posizioni di finecorsa d’apertura e chiusura e memorizzazione degli spazi di rallentamento - Set Up manuale: personalizzazione, tramite
impulsi di OPEN, del rallentamento e delle posizioni di finecorsa
• Dispositivo elettronico antischiacciamento a regolazione automatica con
mantenimento minimo della soglia d’intervento per tutto il movimento della porta (Set Up)
• Intervento del dispositivo antischiacciamento: arresto del movimento in apertura ed inversione in chiusura
• Sensibilità del dispositivo antischiacciamento selezionabile: 150N - 300N
• Soft Start: avvio del movimento della porta a velocità graduale
• Logiche di funzionamento automatica e semiautomatica
• Uscite: alimentazione accessori a 24 Vdc/lampeggiatore
• Ingressi: open/stop/sicurezze in chiusura • Fail safe sulle sicurezze (escludibile)
• Tre fusibili di protezione (motore/alimentazione-lampada/accessori)
• Connettore interno per ricevente a scheda o schede di decodifica
• Lampada di cortesia 40 W a 230Vac temporizzata 2 minuti
• Predisposizione per batterie d’emergenza (optional)
• Grado di protezione IP20
• Alimentazione 230 Vac 50 (60) Hz
• Potenza assorbita max 220 W
• Temperatura ambiente di funzionamento -20°C +55°C
